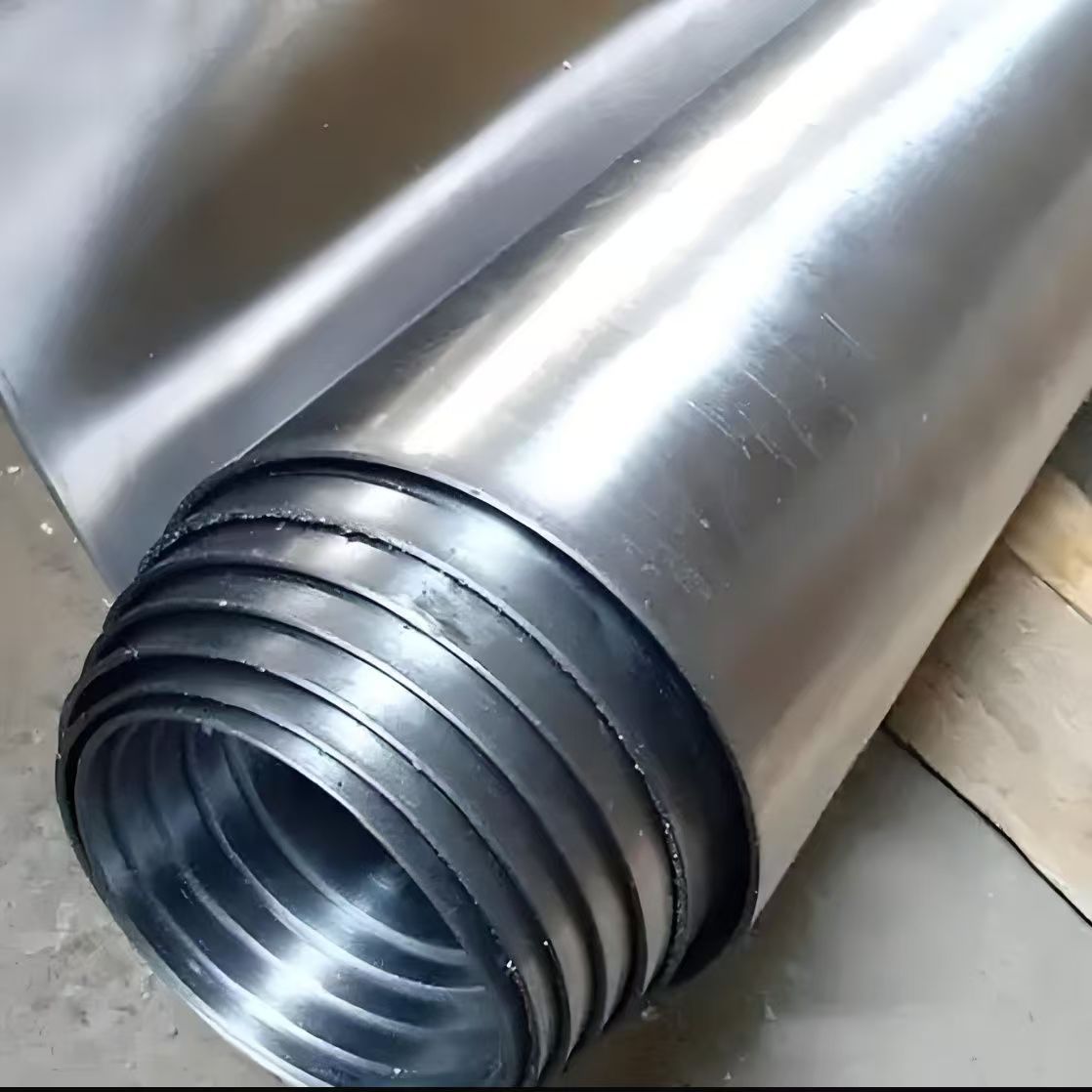

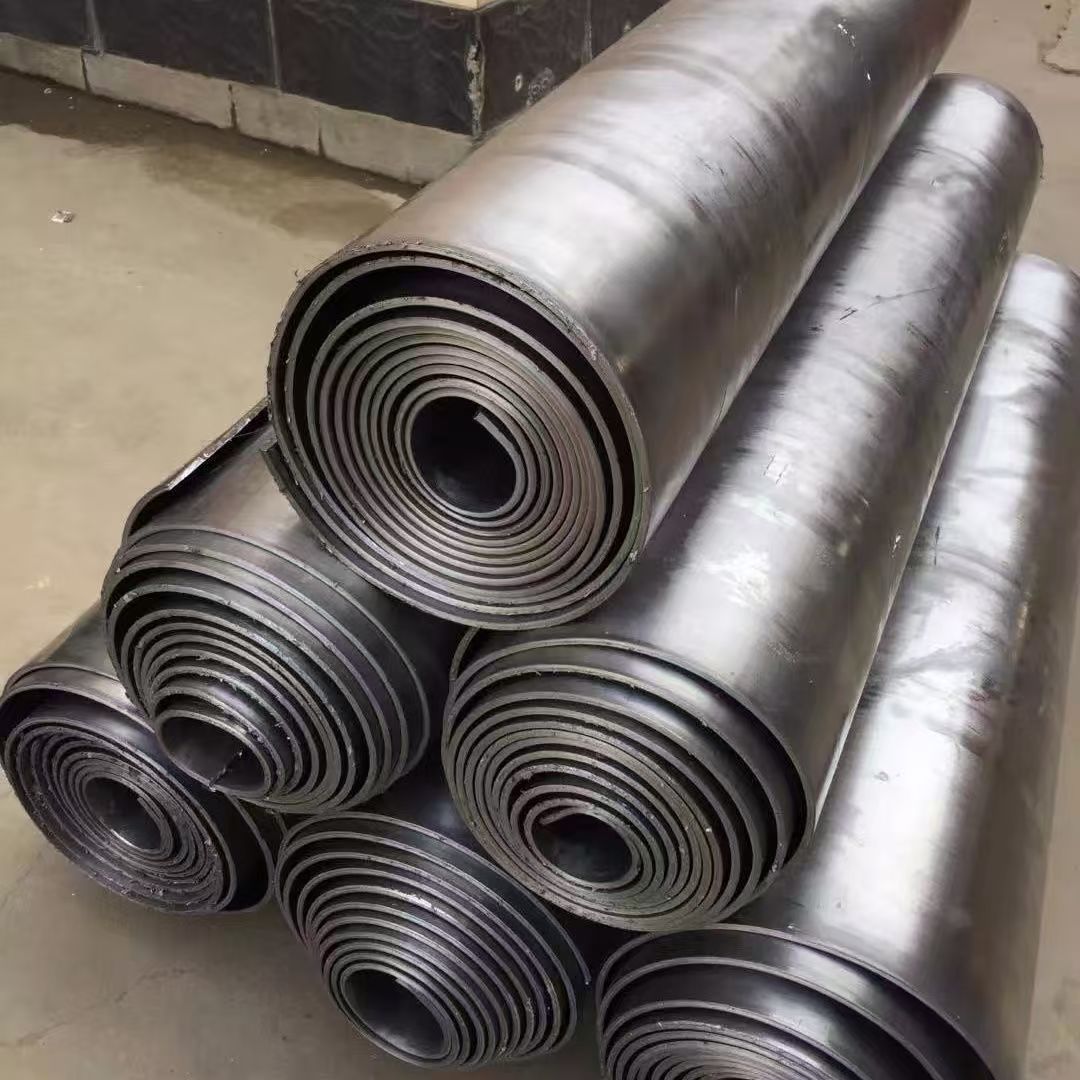

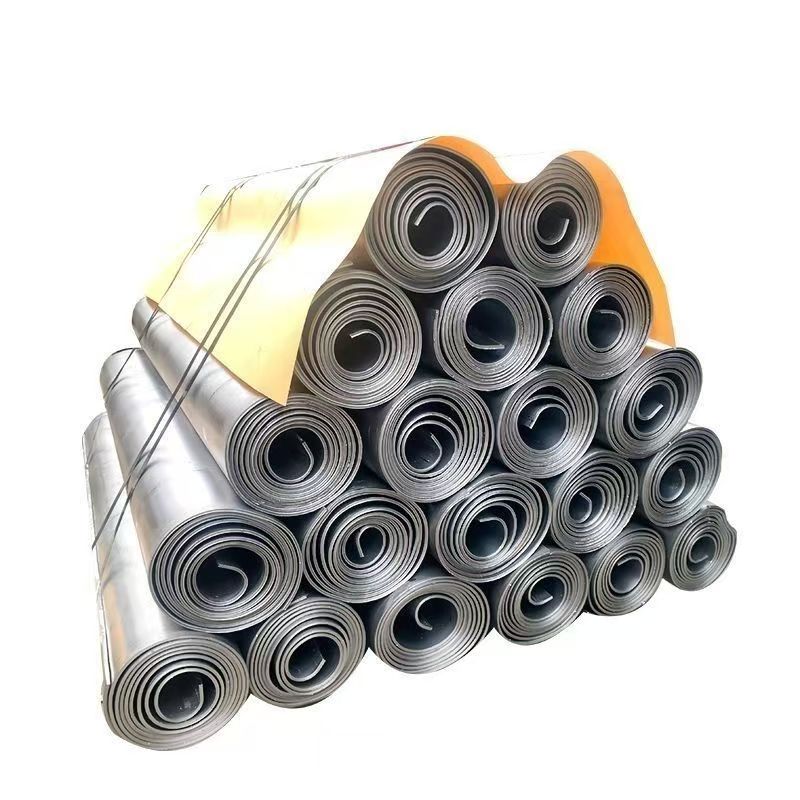

Plaque à rayons X doublée de plomb
Le revêtement en plomb pour radiographie présente une densité élevée (11,34 g/cm³) et un numéro atomique élevé (82). Il offre une protection efficace contre les rayonnements. Une fine couche peut bloquer plus de 90 % des rayons X. Ce matériau est économique et facile à mettre en œuvre. Il peut être transformé en plaques flexibles ou en structures composites pour s'adapter à différentes applications. Résistant à la corrosion, il possède une longue durée de vie, est recyclable et respectueux de l'environnement. Plus léger et plus fin que le béton, il est également plus économique que le tungstène. Il est largement utilisé dans les secteurs médical, industriel et nucléaire. Il convient de respecter les précautions d'usage en cas de surdosage de plomb.
Le revêtement en plomb pour rayons X est un matériau essentiel dans le domaine de la radioprotection. Il est spécialement utilisé pour absorber et diffuser les rayons X afin de garantir la sécurité du personnel et de l'environnement. Ses principales caractéristiques et applications sont les suivantes :
1. Caractéristiques et structure des matériaux
Le revêtement en plomb est composé de plomb de haute pureté (≥ 99,9 %) comme matériau principal, d'une densité de 11,34 g/cm³ et d'un numéro atomique de 82. Il atténue efficacement les rayons X par effet photoélectrique et diffusion Compton. Son épaisseur courante est de 0,5 à 5 mm équivalent plomb (1 mm équivalent plomb bloque environ 90 % des rayons X de basse énergie). Pour une meilleure praticité, il est souvent associé à d'autres matériaux.

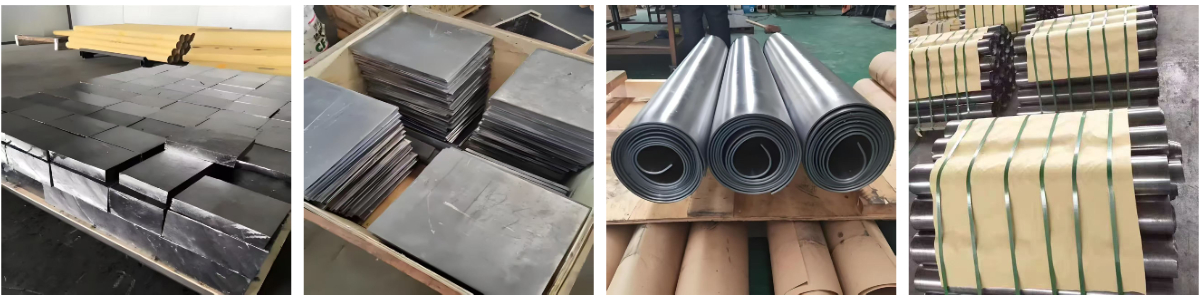

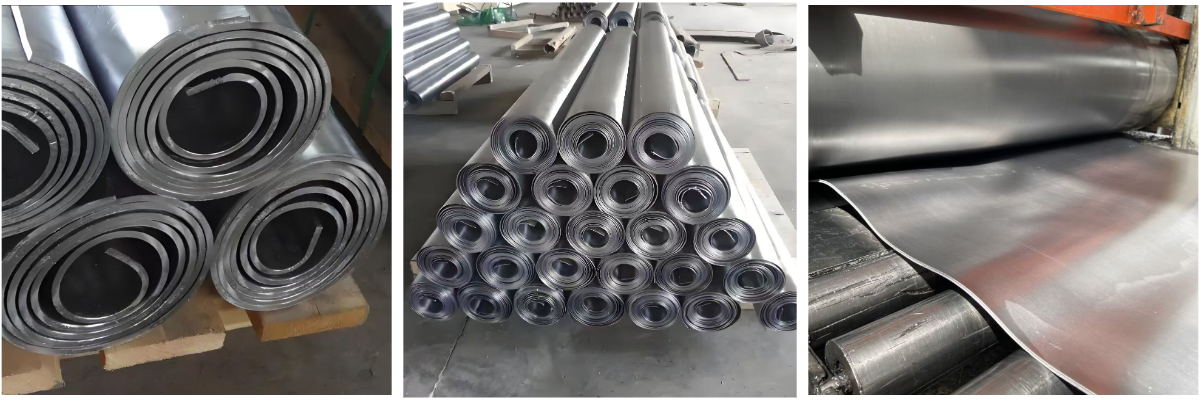

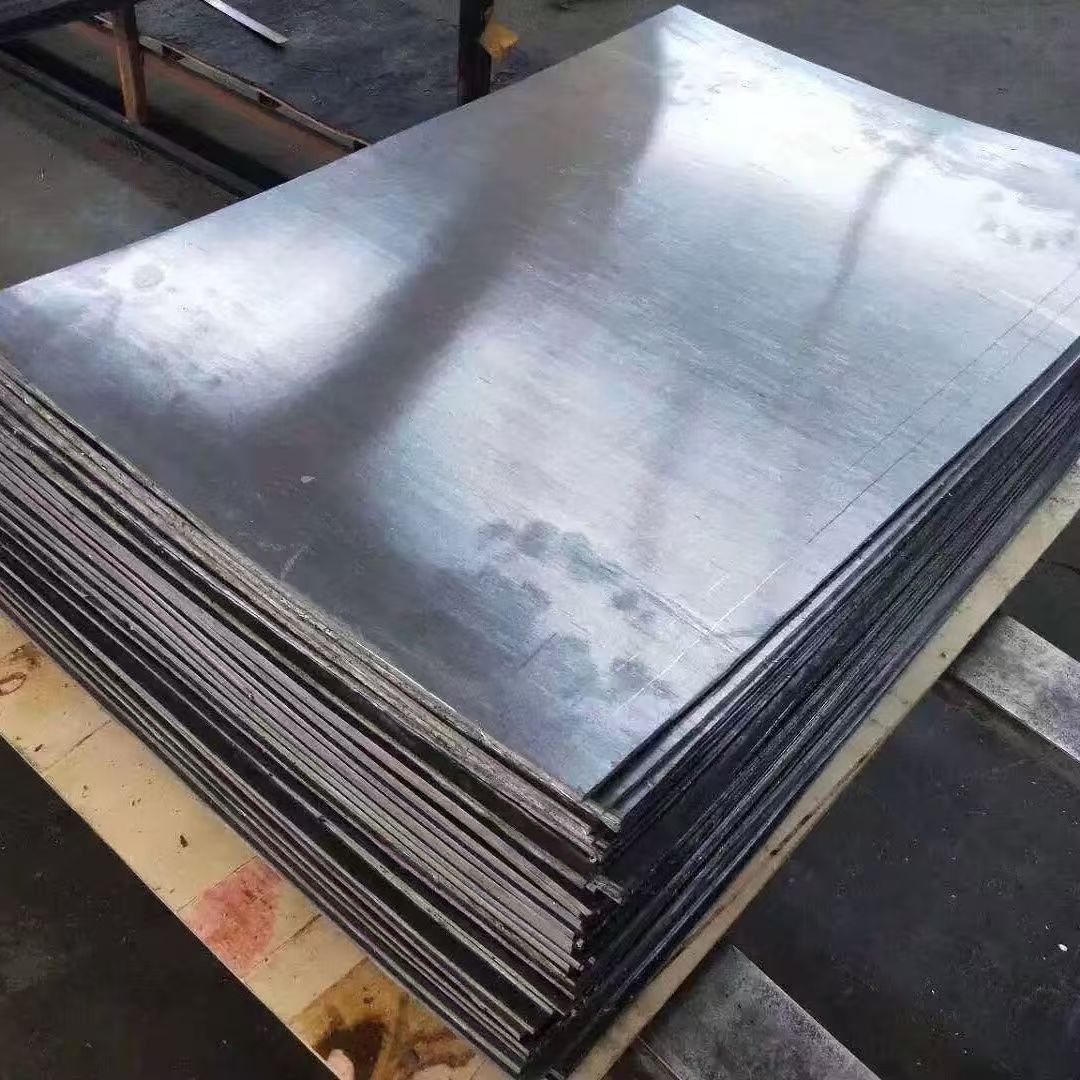

Plaque de plomb pur : épaisseur de 0,5 à 10 mm, utilisée pour la protection fixe des murs, des sols, etc. ;
Doublure flexible en plomb : par exemple, en caoutchouc plombé (poudre de plomb + caoutchouc) ou en polyéthylène plombé, qui peut être plié pour s'adapter à l'espace de l'équipement ;
Structure composite : plaque de plomb + acier pour améliorer la résistance (utilisée pour les portes de protection), revêtement plomb + PVC/acier inoxydable pour prévenir l'oxydation.
2. Principaux avantages
Blindage efficace : Le taux de blindage contre les rayons X d'énergie de 50 à 150 keV dépasse 90 %, ce qui est mieux que le béton (dont l'épaisseur n'est que 1/10 de celle-ci) ;
Économique et durable : son coût est inférieur à celui de l'alliage de tungstène, il présente une forte résistance à la corrosion et une durée de vie de plus de 20 ans ;
Adaptation flexible : La forme peut être personnalisée pour s’adapter à des scénarios complexes tels que les domaines médical et industriel ;
Écologique et recyclable : le taux de récupération du plomb dépasse 95 %, réduisant ainsi le gaspillage des ressources.
3. Scénarios d'application

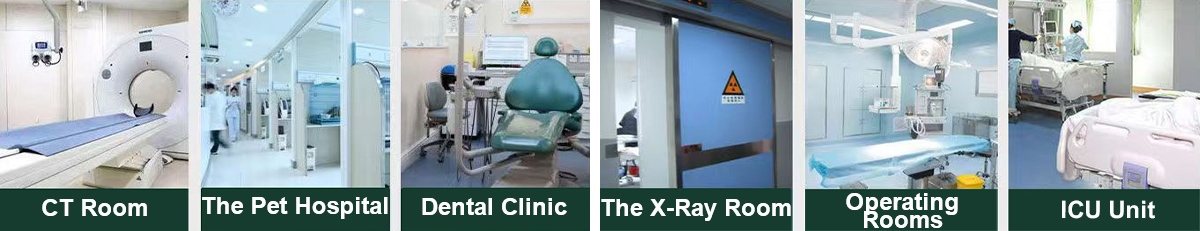

Domaine médical : parois de salles de tomodensitométrie/radiographie numérique (équivalent plomb de 1 à 3 mm), portes en plomb/verres en plomb de salles d'opération interventionnelles, écrans mobiles en plomb ;
Inspection industrielle : salle blindée pour détecteur de défauts à rayons X, revêtement d’équipement de sécurité pour conteneurs ;
Énergie nucléaire et recherche scientifique : Revêtement intérieur des conteneurs de stockage radioactif, en polyéthylène boré pour protéger contre le rayonnement neutronique.
4. Installation et maintenance
Points d'installation : chevaucher les joints de 20 % pour éviter les fuites, utiliser des vis à tête ou des adhésifs spéciaux pour la fixation et recouvrir la surface d'une couche protectrice (telle que du PVC) pour éviter l'oxydation ;
Exigences d'entretien : vérifier régulièrement l'absence de déformation ou de fissures, et les plaques de plomb usagées doivent être recyclées par des professionnels afin d'éviter la pollution au plomb.
5. Limites et alternatives
Poids important : les plaques de plomb pur augmentent la capacité portante des bâtiments, et les immeubles de grande hauteur nécessitent un renforcement structurel ;
Risque de toxicité : la poussière de plomb doit être évitée pendant le traitement, et la surface doit être scellée après l’installation ;
Restrictions relatives aux rayons de haute énergie : pour les rayons gamma > 1 MeV, il faut utiliser du béton ou un alliage de tungstène.
Comparé à d'autres matériaux : l'alliage de tungstène est plus léger et plus fin, mais plus cher ; le polyéthylène contenant du bore est efficace pour bloquer les neutrons, mais peu efficace contre les rayons X ; l'uranium appauvri offre un excellent blindage, mais il fait l'objet de controverses liées à sa radioactivité.
Résumé : Les plaques de plomb restent la solution privilégiée pour la protection contre les rayons X de moyenne et basse énergie grâce à leur excellent rapport coût-efficacité, leur technologie éprouvée et leurs performances stables. Elles conviennent particulièrement aux applications médicales et industrielles exigeant un bon compromis entre coût et efficacité, mais nécessitent d’être associées à d’autres matériaux pour une conception optimisée en cas de rayonnement de haute énergie ou dans des environnements spécifiques.
