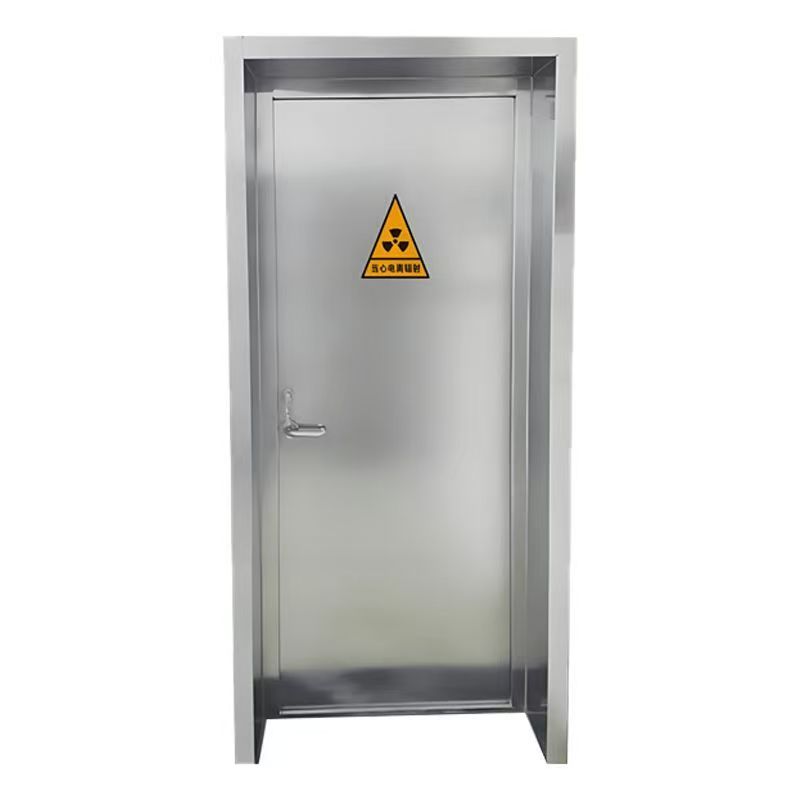

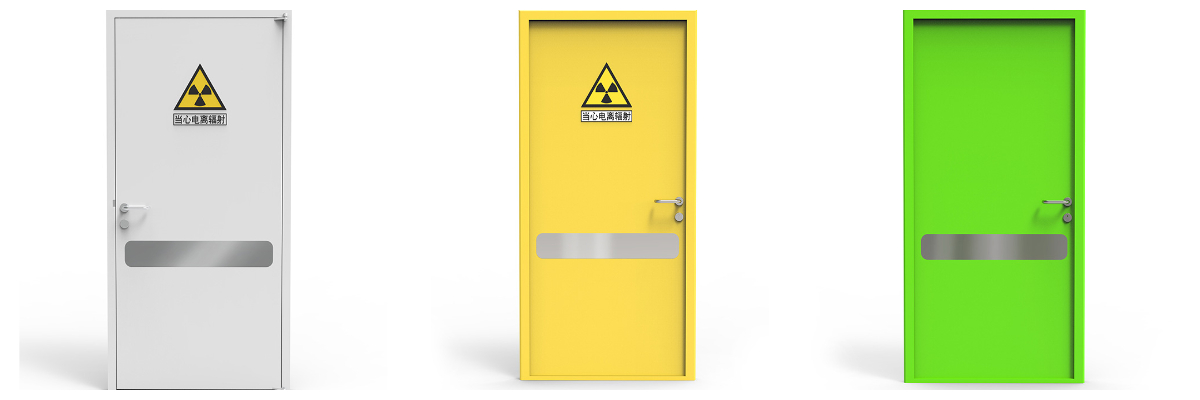

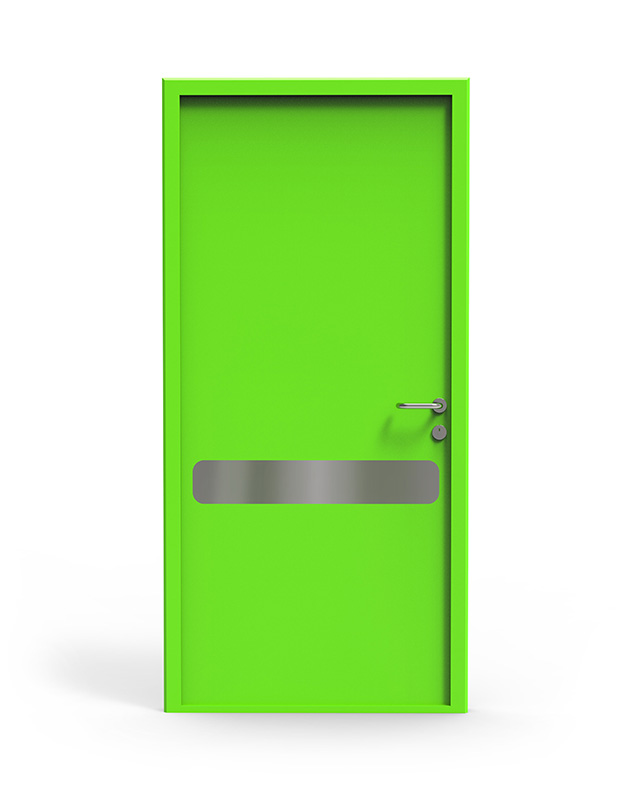

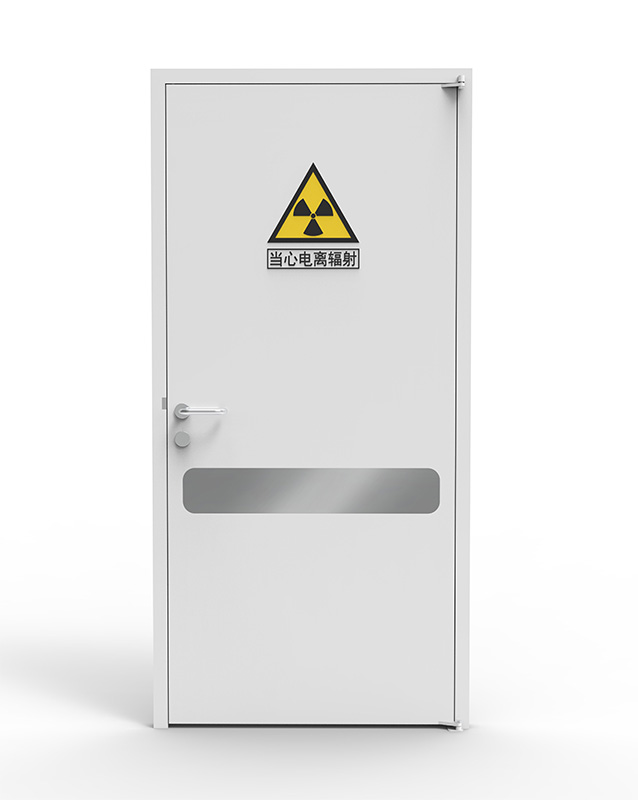

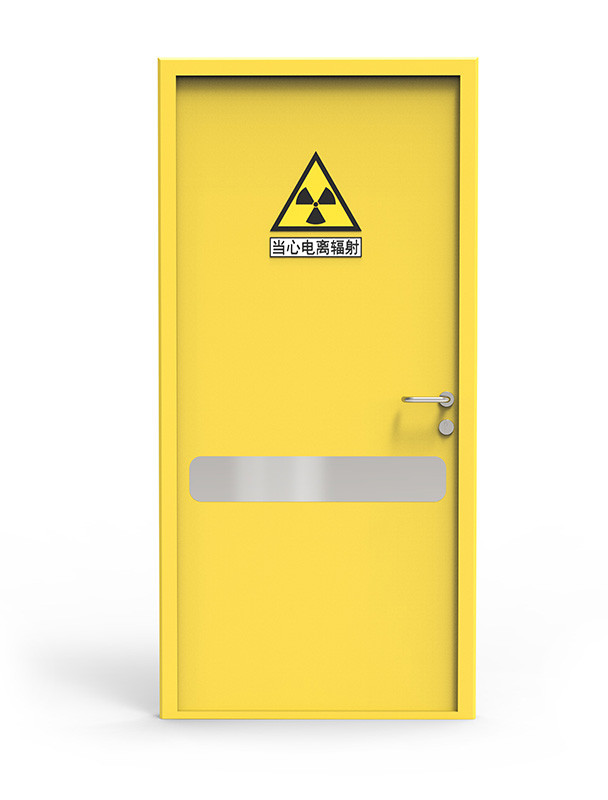

Porte simple à usage intensif
Protection efficace :Le noyau en plomb haute densité (équivalent plomb 3-15 mm) combiné à un cadre en acier protège efficacement des rayons X, des rayons gamma et des rayonnements neutroniques, répondant aux besoins de protection rigoureux des industries médicales et nucléaires.
Stable et durable :Les charnières robustes supportent plus de 1,5 tonne, le corps de la porte est résistant à la déformation et ne se déformera pas après une utilisation à long terme, avec une durée de vie de plus de 20 ans.
Scellé et étanche :Les bandes d'étanchéité multicouches + la conception du seuil enfoncé bloquent les fuites de rayonnement et l'étanchéité à l'air atteint les normes élevées de l'industrie.
Sûr et intelligent :Dispositif anti-pincement standard et système de verrouillage électronique, reliés à un équipement de rayonnement pour assurer un fonctionnement sûr.
Silencieux et basse consommation :Conception de poulie à roulement et de tampon, ouverture et fermeture douces et silencieuses et coût de maintenance extrêmement faible.
Largement applicable :Traitement anticorrosion de surface, adapté aux hôpitaux, laboratoires, installations nucléaires et autres scènes, conforme aux normes de protection internationales telles que GBZ130-2020.

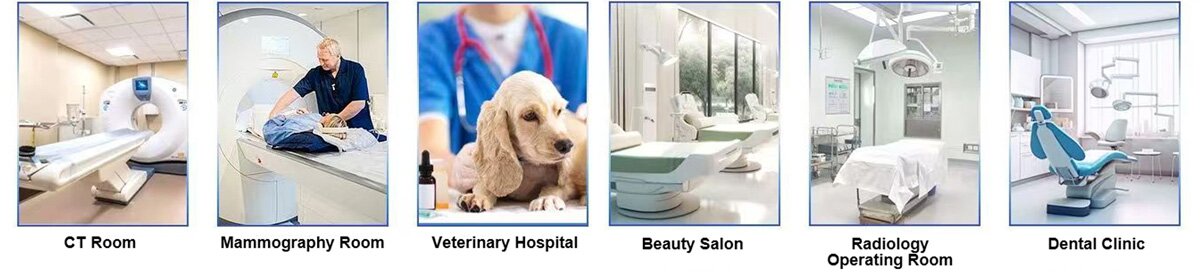

Les portes battantes plombées robustes sont des portes de protection spéciales conçues pour les environnements à fort rayonnement. Elles sont largement utilisées dans les services de radiologie hospitalière, les centrales nucléaires, les salles de détection de défauts industriels, les laboratoires et autres environnements. Leur fonction principale est de bloquer les fuites de rayonnements ionisants (tels que les rayons X, les rayons gamma et les flux de neutrons) afin de garantir la sécurité du personnel et de l'environnement. Voici les paramètres techniques et les caractéristiques de conception détaillés :

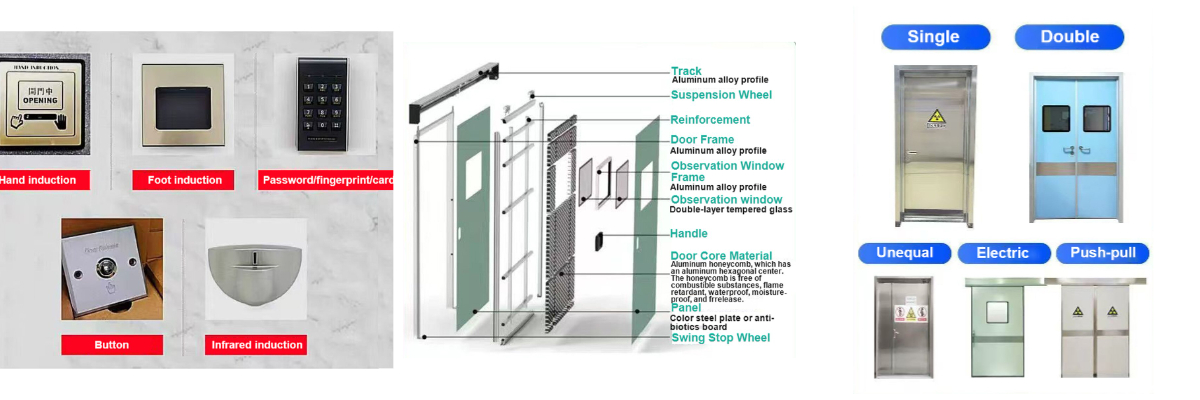

1. Structure et matériaux

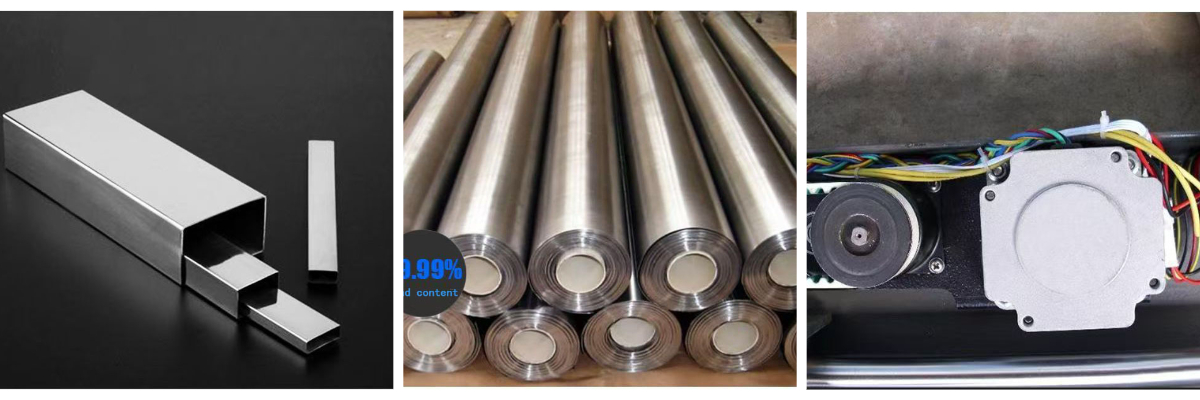

Structure de la porte : Elle adopte une structure multicouche composite, intégrée avec des plaques de plomb de haute pureté (pureté ≥ 99,99 %), et l'équivalent en plomb couvre 3 mm à 15 mm, qui peuvent être personnalisées en fonction des besoins de protection ; la couche extérieure est une plaque d'acier laminée à froid de haute qualité (épaisseur 1,5-3 mm), et la surface est phosphatée et pulvérisée électrostatiquement pour la résistance à la corrosion et à l'oxydation.
Renfort du cadre : Le cadre de la porte est soudé avec des profilés en acier ou des profilés en acier carré, et des nervures de renfort sont ajoutées à l'intérieur du vantail. La résistance à la compression globale est ≥ 5 000 N/m², ce qui permet de résister aux déformations dues aux impacts externes.
Extension de protection : Certains modèles prennent en charge des fenêtres en verre au plomb (l'équivalent en plomb correspond au corps de la porte) pour faciliter l'observation de la situation interne.
2. Étanchéité et étanchéité à l'air
Conception d'étanchéité multicouche : des bandes d'étanchéité en caoutchouc EPDM (résistantes aux radiations et au vieillissement) sont installées dans les interstices de la porte, et plusieurs couches d'étanchéité sont installées en haut, en bas et sur les côtés. Associé au seuil encastré en acier inoxydable (réglable en hauteur), l'étanchéité à l'air est garantie avec un taux de fuite inférieur à 1,5 % sous une différence de pression de 10 Pa.
Dispositif de serrage automatique : Lorsque la porte est fermée, la bande d'étanchéité est automatiquement serrée par un verrou mécanique ou un système pneumatique pour éliminer le risque de fuite de rayonnement de l'espace.
3. Système porteur et d'ouverture
Charnières robustes : des charnières à roulement en acier allié à haute résistance sont utilisées, et la charnière simple a une capacité de charge de ≥ 1,5 tonne, prend en charge plus de 100 000 ouvertures et fermetures sans usure, et la taille maximale du vantail de porte peut atteindre 2 500 mm × 3 000 mm.
Fonctionnement fluide : Le fond est équipé de roulettes de guidage en nylon ou de roulettes robustes, ainsi que d'un ferme-porte hydraulique à tampon. L'ouverture et la fermeture sont silencieuses (≤ 45 dB) et la force d'ouverture et de fermeture est ≤ 100 N.
Protection de sécurité : dispositif de capteur anti-pincement infrarouge standard et bouton d'arrêt d'urgence, la porte et l'équipement de rayonnement sont reliés par un système de verrouillage électronique (contrôleur de verrouillage), et l'équipement ne peut pas être démarré lorsqu'il n'est pas complètement fermé.
4. Contrôle intelligent et compatibilité
Mode de contrôle : prend en charge le contrôle manuel, électrique (entraînement par moteur 220 V/380 V) et à distance, et certains modèles intègrent des systèmes de contrôle d'accès tels que le balayage de carte et la reconnaissance d'empreintes digitales.
Conception compatible : peut être connecté au système DICOM (scène médicale) ou à un PLC industriel pour réaliser une coordination automatisée avec l'équipement de rayonnement et le système de ventilation.
5. Normes et certifications
Conforme aux normes GBZ130-2020 « Exigences de radioprotection pour le diagnostic médical par rayons X », GB/T18871-2002 « Normes de base pour la protection contre les rayonnements ionisants et la sécurité des sources de rayonnement » et aux spécifications internationales de protection des installations nucléaires ISO2919, et convient aux scénarios recommandés par l'AIEA (Agence internationale de l'énergie atomique).
6. Installation et entretien
L'installation nécessite des cadres de porte en acier pré-enterrés, la capacité portante du sol est ≥ 200 kg/m² et les joints entre la porte et le mur sont remplis de mortier résistant aux radiations ;
L'entretien quotidien ne nécessite qu'une inspection régulière des bandes d'étanchéité et une lubrification des charnières, aucun entretien particulier n'est requis et la durée de vie est ≥ 20 ans.
Résumé : Les portes en plomb robustes à ouverture plate garantissent une absence totale de fuites radioactives, un fonctionnement aisé et une stabilité à long terme grâce à des noyaux en plomb haute densité, des structures renforcées, une sécurité intelligente et de multiples technologies d'étanchéité. Elles constituent un équipement de protection essentiel dans les domaines de la médecine nucléaire et de la détection des défauts industriels.
